| Numero di modello: | JC3248R035R |
| Moq: | 50PCS |
| prezzo: | ￥55/PCS |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 5000PCS/day |

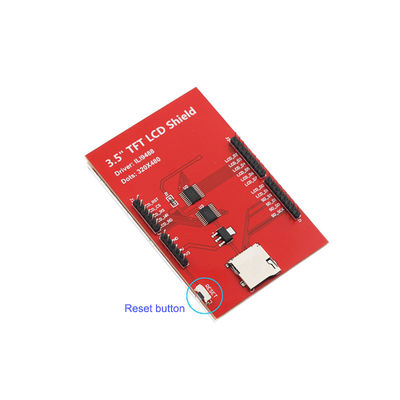

Questo modulo del touch screen con l'alta risoluzione può raggiungere 480 x 320 e la fessura per carta di TF (deviazione standard) è progettata sul retro del bordo, di modo che potete inserire facilmente la carta. Il touch screen usa il tocco della resistenza ed il chip di tocco è XPT2046, che è molto sensibile e conveniente da usare. C'è un chip di conversione livellata sul bordo, che può direttamente essere inserito con la scheda madre di arduino. Il regolatore di difetto è ili9488. Potete anche contattarci per personalizzare altri tipi di tocchi. Forniamo tantissimi programmi di campione affinchè i clienti scarichiamo e per imparare.
| Nome | Parametro |
| SKU | JC3248R035R |
| Colore dell'esposizione | Colore di RGB 65K |
| Modo di tocco | Tocco resistente |
| Dimensioni dello schermo | 3,5 (pollice) |
| Tipo | TFT |
| Driver IC | ILI9488 |
| Risoluzione | 480*320 (pixel) |
| Interfaccia del modulo | interfaccia parallela di 8 bit |
| Area attiva | 73.44*48.96 (millimetro) |

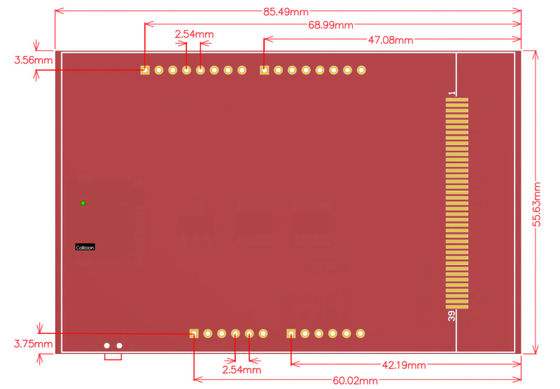

| Dimensione del PWB del modulo | 85.49*55.63 (millimetro) |
| Temperatura di funzionamento | -20℃~70℃ |
| Temperatura di stoccaggio | -40℃~70℃ |
| Tensione di funzionamento | 5V/3.3V |
| Consumo di energia | TBD |
| Peso del prodotto (contenere del pacchetto) | 44g (abbia touch screen), 55g (non abbia touch screen) |
| Numero | Pin Label | Pin Description |
| 1 | LCD_RST | Segnale di risistemazione LCD del bus, risistemazione a basso livello |
| 2 | LCD_CS | Il segnale scelto del chip LCD del bus, a basso livello permette a |
| 3 | LCD_RS | a basso livello: comando, alto livello: dati |
| 4 | LCD_WR | Il bus LCD scrive il segnale |
| 5 | LCD_RD | Il bus LCD ha indicato il segnale |
| 6 | Terra | Terra di potere |
| 7 | 5V | input di potere 5V |
| 8 | 3V3 | l'input di potere 3.3V, questo perno può essere staccato |
| 9 | LCD_D0 | Dati LCD Bit0 di 8 bit |
| 10 | LCD_D1 | Dati LCD Bit1 di 8 bit |
| 11 | LCD_D2 | Dati LCD Bit2 di 8 bit |
| 12 | LCD_D3 | Dati LCD Bit3 di 8 bit |
| 13 | LCD_D4 | Dati LCD Bit4 di 8 bit |
| 14 | LCD_D5 | Dati LCD Bit5 di 8 bit |
| 15 | LCD_D6 | Dati LCD Bit6 di 8 bit |
| 16 | LCD_D7 | Dati LCD Bit7 di 8 bit |
| 17 | SD_SS | Il segnale scelto del chip del bus di SPI della carta di deviazione standard, a basso livello permette a |
| 18 | SD_DI | Segnale del bus MOSI di SPI della carta di deviazione standard |
| 19 | SD_DO | Segnale del MISO del bus di SPI della carta di deviazione standard |
| 20 | SD_SCK | Segnale di orologio del bus di SPI della carta di deviazione standard |
