| Numero di modello: | JC2432R028R |
| Moq: | 50PCS |
| prezzo: | ￥45/PCS |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 5000PCS/day |

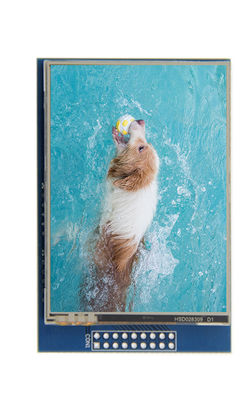

Il tocco resistente a 2,8 pollici 240*320 2,8" del modulo di TFT LCD visualizzazione il regolatore ILI9341 per il bordo di Arduino UNO MEGA2560
Fornisca 51 MCU, stm32 MCU, programma di campione di Arduino
Descrizione di prodotto
| Nome | Parametro |
| SKU | JC2432R028R |
| Colore dell'esposizione | Colore di RGB 65K |
| Modo di tocco | Tocco resistente |
| Dimensioni dello schermo | 2,8 (pollice) |
| Tipo | TFT |
| Driver IC | ILI9341 |
| Risoluzione | 240*320 (pixel) |
| Interfaccia del modulo | interfaccia parallela di 8 bit |
| Area attiva | 43.2*57.6 (millimetro) |
| Dimensione del PWB del modulo | 52.70*78.22 (millimetro) |
| Temperatura di funzionamento | -20℃~60℃ |
| Temperatura di stoccaggio | -30℃~70℃ |
| Tensione di funzionamento | 5V/3.3V |
| Consumo di energia | TBD |
| Peso del prodotto (contenere del pacchetto) | 44 (g) |
| Numero | Pin Label | Pin Description |
| 1 | LCD_RST | Segnale di risistemazione LCD del bus, risistemazione a basso livello |
| 2 | LCD_CS | Il segnale scelto del chip LCD del bus, a basso livello permette a |
| 3 | LCD_RS | a basso livello: comando, alto livello: dati |
| 4 | LCD_WR | Il bus LCD scrive il segnale |
| 5 | LCD_RD | Il bus LCD ha indicato il segnale |
| 6 | Terra | Terra di potere |
| 7 | 5V | input di potere 5V |
| 8 | 3V3 | l'input di potere 3.3V, questo perno può essere staccato |
| 9 | LCD_D0 | Dati LCD Bit0 di 8 bit |
| 10 | LCD_D1 | Dati LCD Bit1 di 8 bit |
| 11 | LCD_D2 | Dati LCD Bit2 di 8 bit |
| 12 | LCD_D3 | Dati LCD Bit3 di 8 bit |
| 13 | LCD_D4 | Dati LCD Bit4 di 8 bit |
| 14 | LCD_D5 | Dati LCD Bit5 di 8 bit |
| 15 | LCD_D6 | Dati LCD Bit6 di 8 bit |
| 16 | LCD_D7 | Dati LCD Bit7 di 8 bit |
| 17 | SD_SS | Il segnale scelto del chip del bus di SPI della carta di deviazione standard, a basso livello permette a |
| 18 | SD_DI | Segnale del bus MOSI di SPI della carta di deviazione standard |
| 19 | SD_DO | Segnale del MISO del bus di SPI della carta di deviazione standard |
| 20 | SD_SCK | Segnale di orologio del bus di SPI della carta di deviazione standard |
