Modulo LCD dell'esposizione
Created with Pixso.

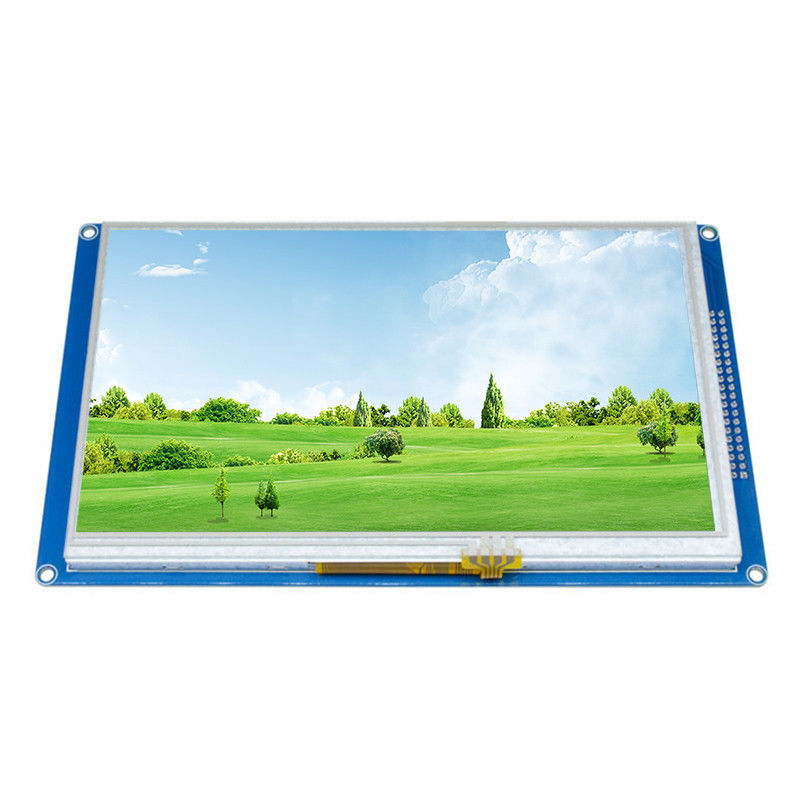

Il LCD resistente di tocco visualizza il modulo a 7 pollici 800x480 Ssd1963 dell'affissione a cristalli liquidi di Tft del modulo 8080

Il LCD resistente di tocco visualizza il modulo a 7 pollici 800x480 Ssd1963 dell'affissione a cristalli liquidi di Tft del modulo 8080

Il LCD resistente di tocco visualizza il modulo a 7 pollici 800x480 Ssd1963 dell'affissione a cristalli liquidi di Tft del modulo 8080

Numero di modello: JC8048M070R
Moq: 50PCS
prezzo: ￥178/PCS
Condizioni di pagamento: L/C, T/T
Capacità di approvvigionamento: 5000PCS/day
Informazioni dettagliate
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine:
La Cina
Dimensione:
7inch
Risoluzione:
800*480
Tocco:
Tocco resistente
Nome:
JC8048M070R
Chip del driver:
SSD1963
Dimensione del modulo:
186mmx106mm
Evidenziare:

Modulo LCD 8080 dell'esposizione di tocco resistente

,

Modulo LCD 8080 7Inch dell'esposizione

,

Modulo a 7 pollici 800x480 Ssd1963 dell'affissione a cristalli liquidi di Tft

Descrizione del prodotto

Tocco resistente a 7,0 pollici 7,0" esposizione LCD di TFT del modulo dello schermo di visualizzazione di 800*480 SSD1963 7.0inch 8080 astuti TFT

Il LCD resistente di tocco visualizza il modulo a 7 pollici 800x480 Ssd1963 dell'affissione a cristalli liquidi di Tft del modulo 8080 0



Descrizione:

Questo 7,0" modulo di TFT LCD può essere può essere facile controllato da MCU come 51, AVR, STM32, IMMAGINE, MSP430, DSP, BRACCIO e BRACCIO. Può essere utilizzato in tutti i sistemi embedded che richiedono l'immagine variopinta di alta qualità dell'esposizione. Il modulo ha usato il regolatore LCD SSD1963 con il modulo LCD a 7 pollici con lo schermo attivabile al tatto. Questo LCD ha una qualità superiore dell'esposizione e l'ampio angolo di visione eccellente, vede prego le immagini del campione, essi è preso direttamente dall'esposizione LCD.


Caratteristiche:

7,0" modulo di TFT LCD, risoluzione 800x480, regolatore SSD1963
Tipo LCD: Bianco normale Transmissive di TFT
Interfaccia: interfaccia bus parallela 16bit
Colore del PWB: Blu
A bordo del regolatore di spinta di CC-CC 400mA per fornire l'alimentazione elettrica alla lampadina LCD
Il codice di intialization di LCD-specificed è fornito, di modo che potete salvare il tempo di ottimizzare le curve del registro e di gamma di controllo di potere per la migliore prestazione dell'esposizione. Abbiamo prova il codice fornito, diamo il migliore performanace dell'esposizione
Dimensione del modulo: 186mmx106mmx23mm (estrusione compresa dell'intestazione del perno)
Area attiva: 154mmx86mm
Passo del pixel: 0.179mmx0.179mm
Intestazione standard del perno di 2x20 2.54mm per collegamento al bordo di MCU/development
Peso del modulo: 410 (g)

Avvertimento: Tutta la tensione del porto di dati non può superare 3.6V.

Pacchetto incluso:
1 modulo a 7 pollici del touch screen dell'esposizione di x TFT LCD

Parametri del prodotto
Nome Parametro
SKU JC8048M070R
Colore dell'esposizione RGB 565
Modo di tocco Tocco resistente
Dimensioni dello schermo 7,0 (pollice)
Tipo TFT
Driver IC SSD1963
Risoluzione 800*480 (pixel)
Interfaccia del modulo Porto parallelo 40PIN
Area attiva 154 (L)) X85.92 (W) MILLIMETRO
Dimensione esterna 186 (L) X106 (W) MILLIMETRO
Temperatura di funzionamento -20℃~60℃
Temperatura di stoccaggio -30℃~70℃
Tensione di funzionamento 3.3V
Angolo visivo in punto di 12:00
Gioco di PIN Gioco di PIN
Metodo del collegamento perno 2,54
Peso del prodotto (contenere del pacchetto) 400g

Definizione di interfaccia



Numero Pin Label Pin Description
1 Terra Terra
2 3.3V input di potere 3.3V
3 NC Piedi vuoti
4 RS Segnale scelto dati/del registro, 0: Registro 1: Dati
5 WR Scriva l'operazione
6 RD Operazione di lettura
7 DB8 Porto di dati
8 DB9 Porto di dati
9 DB10 Porto di dati
10 DB11 Porto di dati
11 DB12 Porto di dati
12 DB13 Porto di dati
13 DB14 Porto di dati
14 DB15 Porto di dati
15 CS Segnale scelto del chip LCD, minimo attivo
16 F_CS Chip istantaneo scelto
17 RESTO Segnale risistemato LCD, risistemazione a basso livello
18 NC Piedi vuoti
19 LED_A Positivo di controllo della lampadina
20 NC Piedi vuoti
21 DB0 Porto di dati
22 DB1 Porto di dati
23 DB2 Porto di dati
24 DB3 Porto di dati
25 DB4 Porto di dati
26 DB5 Porto di dati
27 DB6 Porto di dati
28 DB7 Porto di dati
29 T_CLK Segnale di orologio del bus di SPI di tocco
30 T_CS Il segnale scelto del chip del touch screen, a basso livello permette a
31 T_DIN Input del bus di SPI di tocco
32 NC Piedi vuoti
33 T_DO Uscita del bus di SPI di tocco
34 T_IRQ Segnale di interruzione del touch screen, a basso livello quando c'è tocco
35 SD_DO Perno del emissione dei dati della carta di deviazione standard
36 SD_CLK Perno dell'orologio della carta di deviazione standard
37 SD_DIN Perno dell'immissione dei dati della carta di deviazione standard
38 SD_CS Perno scelto della carta di deviazione standard
39 NC Piedi vuoti
40 NC Piedi vuoti



Il LCD resistente di tocco visualizza il modulo a 7 pollici 800x480 Ssd1963 dell'affissione a cristalli liquidi di Tft del modulo 8080 1Il LCD resistente di tocco visualizza il modulo a 7 pollici 800x480 Ssd1963 dell'affissione a cristalli liquidi di Tft del modulo 8080 2Il LCD resistente di tocco visualizza il modulo a 7 pollici 800x480 Ssd1963 dell'affissione a cristalli liquidi di Tft del modulo 8080 3

Il LCD resistente di tocco visualizza il modulo a 7 pollici 800x480 Ssd1963 dell'affissione a cristalli liquidi di Tft del modulo 8080 4Il LCD resistente di tocco visualizza il modulo a 7 pollici 800x480 Ssd1963 dell'affissione a cristalli liquidi di Tft del modulo 8080 5Il LCD resistente di tocco visualizza il modulo a 7 pollici 800x480 Ssd1963 dell'affissione a cristalli liquidi di Tft del modulo 8080 6Il LCD resistente di tocco visualizza il modulo a 7 pollici 800x480 Ssd1963 dell'affissione a cristalli liquidi di Tft del modulo 8080 7Il LCD resistente di tocco visualizza il modulo a 7 pollici 800x480 Ssd1963 dell'affissione a cristalli liquidi di Tft del modulo 8080 8Il LCD resistente di tocco visualizza il modulo a 7 pollici 800x480 Ssd1963 dell'affissione a cristalli liquidi di Tft del modulo 8080 9







Il LCD resistente di tocco visualizza il modulo a 7 pollici 800x480 Ssd1963 dell'affissione a cristalli liquidi di Tft del modulo 8080 10
