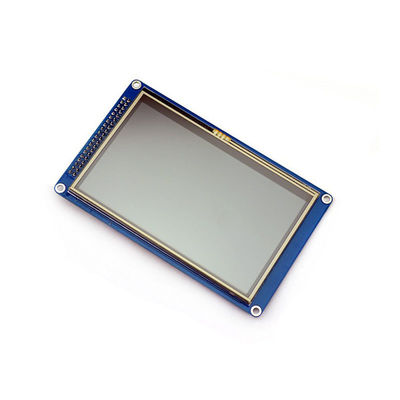

4.3inch senza tocco 4,3" modulo LCD di TFT dello schermo di visualizzazione di 480*272 SSD1963 TFT

Caratteristiche:

1. lo schermo a colori ad alta definizione a 4.3 pollici, schermo a colori di sostegno 16BIT IL RGB 65K, visualizza i colori ricchi

2. Schermo di TN di sostegno con 480x272 risoluzione, chiaro effetto dell'esposizione

3. Commutazione parallela del bus di 16 bit di sostegno, velocità veloce della trasmissione

4. FLASH di SPI di sostegno

5. Viene con la fessura per carta di deviazione standard, sostiene l'espansione della carta di deviazione standard

6. Metodi di controllo della lampadina di sostegno tre (luce costante, controllo di GPIO, controllo di PWM)

7. Fornisca i programmi di campione per le piattaforme STM32 e C51

8. norme di processo del Militare-grado, lavoro stabile a lungo termine

9. Fornisca il supporto tecnico per i driver di fondo

Parametri del prodotto:

Colore dell'esposizione: Colore di RGB565 65K

Dimensione: 4,3 (pollice)

Tipo: TFT

Chip del driver: nessuno

Risoluzione: TN: 480x272 (pixel)

Interfaccia del modulo: porto parallelo di 16 bit

Tipo del touch screen: Senza tocco

Efficace area di esposizione (area di aa): 95.04.00x53.858 (millimetro)

Dimensione della base di appoggio del PWB del modulo: 120.00x74.00 (millimetro)

Temperatura di lavoro: -10℃~60℃

Temperatura di stoccaggio: -20℃~70℃

Tensione in ingresso: 3.3V

Pacchetto incluso:

Schermo a colori ad alta definizione a 4,3 pollici *1 di TFT di versione resistente di tocco dello schermo di TN

Avviso:

I perni che si avviano con A e T sono perni riferiti del touch screen resistente;

B. I perni all'inizio della deviazione standard sono carta di deviazione standard hanno collegato i perni;

I perni che si avviano con il C AND F sono collegati con il FLASH di SPI;

D. Il resto è perni relativi allo schermo LCD;

E. SPI FLASH non è saldato. Se dovete usarlo, saldilo prego voi stessi.


L'imballaggio ha incluso:

schermo 1*touch
