| Numero di modello: | JC2432S028N |
| Moq: | 300 |
| prezzo: | ￥45/PCS |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 5000pcs/day |

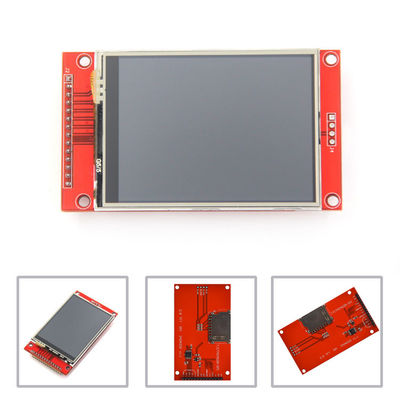

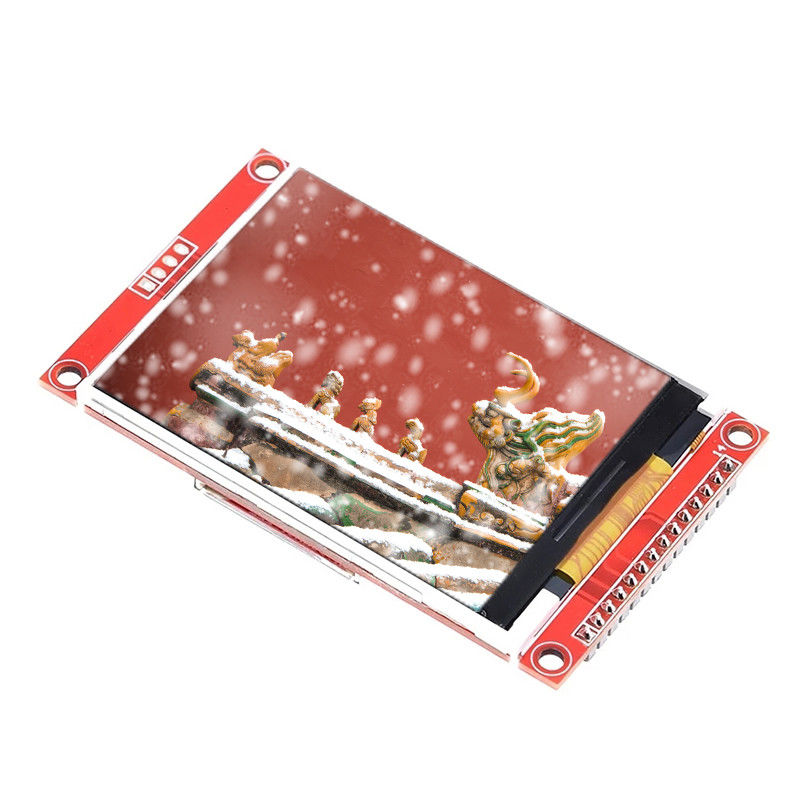

A 2,8 pollici senza esposizione LCD 2,8" di TFT del modulo di SPI TFT di tocco schermo di visualizzazione astuto di 240*320 ILI9341
Fornisca 51 MCU, stm32 MCU, programma di campione di Arduino, copi il collegamento di download al browser per scaricare le informazioni
| Nome | Parametro |
| SKU | JC2432S028N |
| Colore dell'esposizione | Colore di RGB 65K |
| Modo di tocco | Senza tocco |
| Dimensioni dello schermo | 2,8 (pollice) |
| Tipo | TFT |
| Driver IC | ILI9341 |
| Risoluzione | 240*320 (pixel) |
| Interfaccia del modulo | 4-wire SPI |
| Area attiva | 57,60 (L)) X43.20 (W) MILLIMETRO |

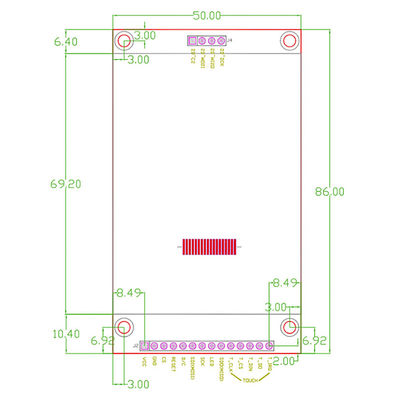

| Dimensione esterna | 86,00 (L) X50.00 (W) MILLIMETRO |
| Temperatura di funzionamento | -20℃~60℃ |
| Temperatura di stoccaggio | -30℃~70℃ |
| Tensione di funzionamento | 3.3V |
| Angolo visivo | in punto di 12:00 |
| Peso del prodotto (contenere del pacchetto) | 48 (g) |

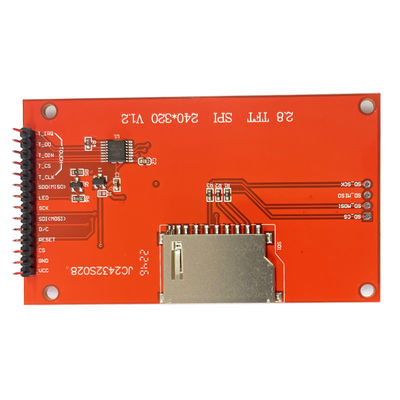

| Numero | Pin Label | Pin Description |
| 1 | VCC | input di potere 5,0 |
| 2 | Terra | Terra di potere |
| 3 | CS | Segnale scelto del chip LCD, minimo attivo |
| 4 | RESTO | Segnale risistemato LCD, risistemazione a basso livello |
| 5 | D/C | Selezione del registro di controllo |
| 6 | SDI (MOSI) | Trasmissione dei dati di controllo |
| 7 | SCK | Segnale di orologio |
| 8 | LED | Controllo della lampadina, illuminazione ad alto livello, collegata a 3.3V |
| 9 | SDO (MISO) | Il bus di SPI ha indicato il segnale di dati |
| 10 | T_CLK | Segnale di orologio del bus di SPI di tocco |
| 11 | T_CS | Il segnale di selezione del chip del touch screen, a basso livello permette a |
| 12 | T_DIN | Input del bus di SPI di tocco |
| 13 | T_DO | Uscita del bus di SPI di tocco |
| 14 | T_IRQ | Segnale di interruzione del touch screen, a basso livello quando il tocco è individuato |
