| Numero di modello: | JC3248S035N |
| Moq: | 300 |
| prezzo: | ￥58/PCS |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 5000pcs/day |

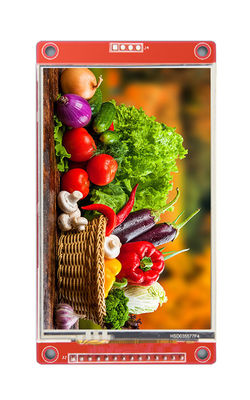

3.5 pollici Senza touch SPI LCD TFT Modulo 3.5 Pollici 480*320 Modulo display TFT SPI Panel Driver IC ILI9488 Supporto
Fornire 51 MCU, stm32 MCU, programma di esempio Arduino, copiare il collegamento per il download nel browser per scaricare le informazioni:
Il circuito hardware del modulo LCD comprende due parti: un circuito di controllo del display LCD e un circuito di controllo della retroilluminazione.
Il circuito di controllo del display LCD viene utilizzato per controllare i pin dell'LCD, inclusi i pin di controllo e i pin di trasferimento dati.
Il circuito di controllo del touch screen può controllare la corrispondenza del tocco del touch screen e la lettura delle coordinate del tocco (touch screen opzionale).
| Nome | Parametro |
| SKU | JC3248R035N |
| Visualizza colore | Colore RGB 65K |
| Modalità tocco | Senza tocco |
| Dimensione dello schermo | 3,5 (pollici) |
| Tipo | TFT |
| Circuito integrato del conducente | ILI9488 |
| Risoluzione | 320*480 (pixel) |
| Interfaccia del modulo | SPI a 4 fili |
| Area attiva | 73,44 (lunghezza)) x 48,96 (larghezza) mm |
| Dimensione esterna | 99,0 (lunghezza) x 54,9 (larghezza) mm |
| temperatura di esercizio | -20℃~60℃ |
| Temperatura di conservazione | -30℃~70℃ |
| Tensione di funzionamento | 3,3 V |
| Angolo visivo | 12:00 |
| Peso del prodotto (confezione contenente) | 50 (g) |
| Numero | Etichetta spillo | Pin Descrizione |
| 1 | VCC | Ingresso alimentazione 5.0 |
| 2 | GND | Potenza di terra |
| 3 | CS | Segnale di selezione del chip LCD, attivo basso |
| 4 | RIPOSO | Segnale di reset LCD, reset di basso livello |
| 5 | CC | Selezione del registro di controllo |
| 6 | SDI(MOSI) | Controllare la trasmissione dei dati |
| 7 | SCK | Segnale dell'orologio |
| 8 | GUIDATO | Controllo della retroilluminazione, illuminazione di alto livello, collegato a 3,3 V |
| 9 | SDO(MISO) | Segnale dati di lettura del bus SPI |
| 10 | T_CLK | Tocca il segnale di clock del bus SPI |
| 11 | T_CS | Segnale di selezione del chip touch screen, abilitazione di basso livello |
| 12 | T_DIN | Toccare l'ingresso del bus SPI |
| 13 | T_DO | Toccare l'uscita del bus SPI |
| 14 | T_IRQ | Segnale di interruzione del touch screen, basso livello quando viene rilevato il tocco |
