| Numero di modello: | JC2424S012N |
| Moq: | 300 |
| prezzo: | ￥42/PCS |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 5000pcs/day |

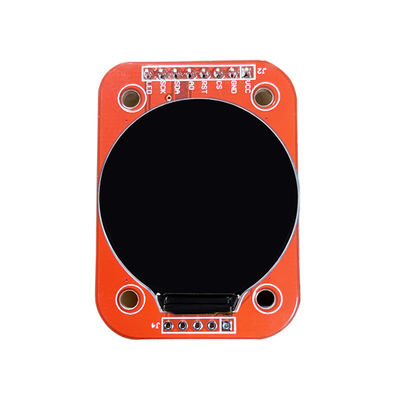

Risoluzione completa rotonda dell'interfaccia 240x240 di SPI del cavo del driver 4 di IPS 240*240 GC9A01 di TFT LCD del modulo a 1,28 pollici 1,28 dell'esposizione»
Fornisca 51 MCU, stm32 MCU, copia il collegamento di download al browser per scaricare le informazioni:
Il regolatore GC9A01 sostiene una risoluzione massima di 132*162 e di un GRAMMO di 48114 byte. Inoltre sostiene l'8 bit, il bit 9, il 16 bit e 18 canali omnibus di dati parallelo pungente del porto. Inoltre sostiene 3 di SPI del cavo 4 e del cavo porte seriali. Poiché il controllo parallelo richiede tantissimi porti di IO, più comune quello è controllo della porta seriale di SPI. Il GC9A01 inoltre sostiene 65K, lo schermo a colori di 262K RGB, colore dell'esposizione è l'esposizione molto ricca e mentre sostiene girante del rotolo e dell'esposizione ed il video playback, esposizione in vari modi.
●lo schermo a colori a 1,28 pollici, schermo a colori di sostegno 65K, visualizza i colori ricchi ·
●240X240 risoluzione, chiara esposizione·
●IPS di vetro, esposizione a piena vista ·
●Schermo di visualizzazione rotondo, buon effetto dell'esposizione ·
●Facendo uso del bus seriale di SPI, prende soltanto alcun l'IOS per illuminare l'esposizione·
●Facile ampliare l'esperimento con la fessura per carta di deviazione standard·
●norme di processo del Militare-grado, lavoro stabile a lungo termine ·
●Fornisca il supporto tecnico stante alla base del driver·
| Nome | Parametro |
| SKU | JC2424S012N |
| Colore dell'esposizione | Colore di RGB 65K |
| Modo di tocco | Senza tocco |
| Dimensioni dello schermo | 1,28 (pollice) |
| Tipo | TFT |
| Driver IC | GC9A01 |
| Risoluzione | 240*240 (pixel) |
| Interfaccia del modulo | 4-wire SPI |
| Area attiva | 32,4 (L) X32.4 (W) MILLIMETRO |
| Dimensione esterna | 50,0 (L) X36.0 (W) X3.1 (H) MILLIMETRO |
| Temperatura di funzionamento | -20℃~60℃ |
| Temperatura di stoccaggio | -30℃~70℃ |
| Tensione di funzionamento | 3.3V |
| Angolo visivo | IPS a piena vista |
| Peso del prodotto (contenere del pacchetto) | 13 (g) |
| Numero | Pin Label | Pin Description |
| 1 | VCC | input di potere 5,0 |
| 2 | Terra | Terra di potere |
| 3 | CS | Segnale scelto del chip LCD, minimo attivo |
| 4 | RESTO | Segnale risistemato LCD, risistemazione a basso livello |
| 5 | A0 | Selezione del registro di controllo |
| 6 | SDA | Trasmissione dei dati di controllo |
| 7 | CLK | Segnale di orologio |
| 8 | LED | Collegato a 3.3V |
