| Numero di modello: | JC3248S035C |
| Moq: | 300 |
| prezzo: | ￥79/PCS |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 5000pcs/day |

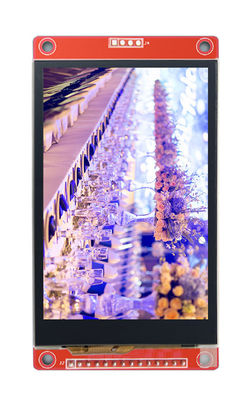

3.5 pollici Capacitivo touch SPI LCD TFT Modulo display TFT Modulo 3.5 Pollici 480*320 SPI Panel Driver IC ILI9488 Supporto
Fornire 51 MCU, stm32 MCU, programma di esempio Arduino, copiare il collegamento per il download nel browser per scaricare le informazioni:
JC3248S035C è un modulo SPI con tocco capacitivo.Il chip touch utilizza GT911, che supporta il multi-touch e ha una forte capacità anti-interferenza.È ampiamente usato in alcune occasioni industriali.Il modulo LCD utilizza il metodo di comunicazione SPI a 4 fili e dispone dell'IC driver ILI9488 con una risoluzione di 320x480 e funzione touch (opzionale).Il modulo include display LCD, circuito di controllo della retroilluminazione e circuito di controllo touch screen.
| Nome | Parametro |
| SKU | JC3248R035C |
| Visualizza colore | Colore RGB 65K |
| Modalità tocco | Tocco capacitivo |
| Dimensione dello schermo | 3,5 (pollici) |
| Tipo | TFT |
| Circuito integrato del conducente | ILI9488 |
| Risoluzione | 320*480 (pixel) |
| Interfaccia del modulo | SPI a 4 fili |
| Area attiva | 73,44 (lunghezza)) x 48,96 (larghezza) mm |
| Dimensione esterna | 99,0 (lunghezza) x 54,9 (larghezza) mm |
| temperatura di esercizio | -20℃~60℃ |
| Temperatura di conservazione | -30℃~70℃ |
| Tensione di funzionamento | 3,3 V |
| Angolo visivo | 12:00 |
| Peso del prodotto (confezione contenente) | 58 (g) |
| Numero | Etichetta spillo | Pin Descrizione |
| 1 | VCC | Ingresso alimentazione 5.0 |
| 2 | GND | Potenza di terra |
| 3 | CS | Segnale di selezione del chip LCD, attivo basso |
| 4 | RIPOSO | Segnale di reset LCD, reset di basso livello |
| 5 | CC | Selezione del registro di controllo |
| 6 | SDI(MOSI) | Controllare la trasmissione dei dati |
| 7 | SCK | Segnale dell'orologio |
| 8 | GUIDATO | Controllo della retroilluminazione, illuminazione di alto livello, collegato a 3,3 V |
| 9 | SDO(MISO) | Segnale dati di lettura del bus SPI |
| 10 | C_SCL | Segnale di clock del bus I2C touch capacitivo |
| 11 | C_RST | Segnale di reset touch screen capacitivo, abilitazione basso livello |
| 12 | ||
| 13 | C_SDA | Porta dati bus I2C touch capacitivo |
| 14 | C_INT | Segnale di interruzione del touch screen capacitivo, basso livello quando viene rilevato il tocco |
