| Numero di modello: | JC3248A035R |
| Moq: | 500 |
| prezzo: | ￥39/pcs |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 5000pcs/day |

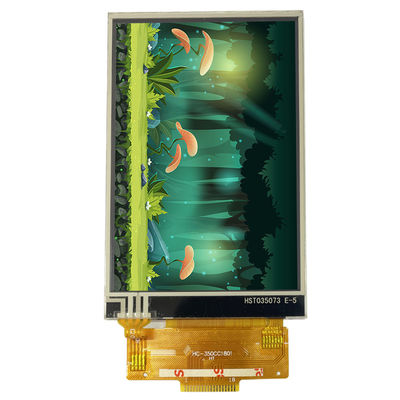

*JC3248A035R è uno schermo di TFT LCD di risoluzione 320x480 con un touch screen resistente.
il *It consiste del pannello di TFT LCD, del driver IC, di FPC, della lampadina e del RTP.
la luminosità della lampadina del *The è circa 350cd/m2.
i touch screen *Specific possono essere progettati e personalizzati.
*Comply con le norme di RoHS.
*If non potete trovare quello giusto, prego ci contattate per la raccomandazione.
| Nome | Parametro |
| SKU | JC3248A035C-1 |
| Colore dell'esposizione | Colore di RGB 65K |
| Modo di tocco | Tocco di resistenza |
| Dimensioni dello schermo | 3,5 (pollice) |
| Tipo | TFT |
| Driver IC | IL9488 |
| Risoluzione | 320*480 (pixel) |
| Interfaccia del modulo | 4-wire SPI |
| Area attiva | 73,44 (L) X48.96 (W) MILLIMETRO |
| Dimensione esterna | 85,5 (L) X54.94 (W) X3.90 (H) MILLIMETRO |
| Temperatura di funzionamento | -20℃~60℃ |
| Temperatura di stoccaggio | -30℃~70℃ |
| Tensione di funzionamento | 3.3V |
| Angolo visivo | in punto di 12:00 |
| Peso del prodotto (contenere del pacchetto) | 30 (g) |
| Numero | Pin Label | Pin Description |
| 1 | Terra | Terra di potere |
| 2 | RISISTEMAZIONE | Segnale risistemato LCD, risistemazione a basso livello |
| 3 | SCL | Segnale di orologio |
| 4 | RS | Selezione L di dati di istruzione: Istruzione H: Dati |
| 5 | CS | Segnale scelto del chip LCD, minimo attivo |
| 6 | SDA | Trasmissione dei dati di controllo |
| 7 | SDO | Emissione dei dati di controllo |
| 8 | Terra | Terra di potere |
| 9 | VCC | input di potere 2.8~3.3V |
| 10 | LEDA | Estremo positivo della lampadina LED |
| 11 | K1 | Estremo negativo della lampadina LED |
| 12 | K2 | Estremo negativo della lampadina LED |
| 13 | K3 | Estremo negativo della lampadina LED |
| 14 | K4 | Estremo negativo della lampadina LED |
| 15 | XL | Ascissa di tocco |
| 16 | YU | Asse y di tocco |
| 17 | XR | Ascissa di tocco |
| 18 | YU | Asse y di tocco |
