| Numero di modello: | JC2432B024R |
| Moq: | 500 |
| prezzo: | ￥38/pcs |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 5000pcs/day |
Con una vasta gamma di norma e di moduli su misura di TFT e di LCD, LAMPADINA. Offriamo ai clienti le soluzioni e le tecnologie più adatte per le applicazioni. I nostri prodotti si sono applicati in una vasta gamma di industrie compreso i dispositivi finanziari, le attrezzature del tester di energia, le macchine della registrazione, le unità di elaborazione fiscali, i dispositivi portatili, le soluzioni domestiche intelligenti, le facilità mediche e le attrezzature industriali.

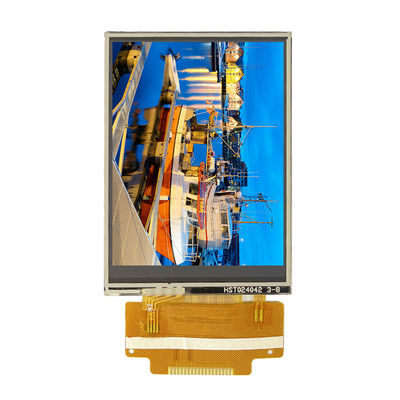

Schermo di visualizzazione LCD a 2,4 pollici di ILI9341V TFT LCD. Alimentatore in CC di tensione 3,3 V di funzionamento, risoluzione 240*320 (pixel) del chip ILI9341V dell'azionamento. dimensione 60,26 (L) X42.72 (W) X2.20 (H) millimetro, in punto di 12:00 di TN di angolo di visione, interfaccia 4-wire SPI del profilo del modulo
| Nome | Parametro |
| SKU | JC2432A024R |
| Colore dell'esposizione | Colore di RGB 65K |
| Modo di tocco | Tocco di resistenza |
| Dimensioni dello schermo | 2,4 (pollice) |
| Tipo | TFT |
| Driver IC | ILI9341V |
| Risoluzione | 240*320 (pixel) |
| Interfaccia del modulo | 4-wire SPI |
| Area attiva | 48,96 (L) X36.72 (W) MILLIMETRO |
| Dimensione esterna | 60,26 (L) X42.72 (W) X2.20 (H) MILLIMETRO |
| Temperatura di funzionamento | -20℃~60℃ |
| Temperatura di stoccaggio | -30℃~70℃ |
| Tensione di funzionamento | 3.3V |
| Angolo visivo | in punto di 12:00 |
| Peso del prodotto (contenere del pacchetto) | 20 (g) |
| Numero | Pin Label | Pin Description |
| 1 | Terra | Terra di potere |
| 2 | RISISTEMAZIONE | Segnale risistemato LCD, risistemazione a basso livello |
| 3 | SCL | Segnale di orologio |
| 4 | D/C | Selezione L di dati di istruzione: Istruzione H: Dati |
| 5 | CS | Segnale scelto del chip LCD, minimo attivo |
| 6 | SDA | Trasmissione dei dati di controllo |
| 7 | SDO | Emissione dei dati di controllo |
| 8 | Terra | Terra di potere |
| 9 | VCC | input di potere 2.8~3.3V |
| 10 | LEDA | Estremo positivo della lampadina LED |
| 11 | K1 | Estremo negativo della lampadina LED |
| 12 | K2 | Estremo negativo della lampadina LED |
| 13 | K3 | Estremo negativo della lampadina LED |
| 14 | K4 | Estremo negativo della lampadina LED |
| 15 | XL | Ascissa di tocco |
| 16 | YU | Asse y di tocco |
| 17 | XR | Ascissa di tocco |
| 18 | YU | Asse y di tocco |
