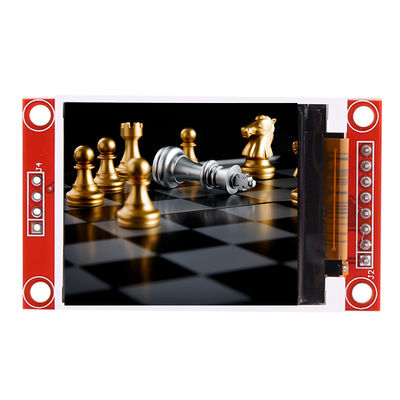

Schermo di visualizzazione a 1,8 pollici di TFT del modulo del modulo ST7735 1,8 Spi 128x160 Tft dell'affissione a cristalli liquidi di SPI Tft

Schermo di visualizzazione a 1,8 pollici di TFT del modulo del modulo ST7735 1,8 Spi 128x160 Tft dell'affissione a cristalli liquidi di SPI Tft

Schermo di visualizzazione a 1,8 pollici di TFT del modulo del modulo ST7735 1,8 Spi 128x160 Tft dell'affissione a cristalli liquidi di SPI Tft

Numero di modello: JC1216S018N
Moq: 300
prezzo: ￥24/PCS
Condizioni di pagamento: L/C, T/T
Capacità di approvvigionamento: 5000pcs/day
Informazioni dettagliate
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine:
La Cina
Dimensione:
1.8inch
Risoluzione:
128*160
Tocco:
Senza tocco
Nome:
JC1216S018N
Driver IC:
ST7735S
Peso del prodotto:
15 (g)
Evidenziare:

Modulo a 1

,

8 pollici dell'affissione a cristalli liquidi di SPI Tft

,

Modulo a 1

Descrizione del prodotto

A 1,8 pollici senza modulo LCD 1,77» 1,8" di SPI TFT di tocco schermo di visualizzazione di 128x160 ST7735 TFT

Descrizione di prodotto

Il circuito LCD dell'hardware del modulo comprende due parti: un circuito di controllo LCD dell'esposizione e un circuito di controllo della lampadina.

Il circuito di controllo LCD dell'esposizione è utilizzato per controllare i perni del LCD, compreso i perni di controllo ed i perni del trasferimento di dati.

Il circuito di controllo della lampadina è utilizzato per controllare la lampadina per essere avanti/stop. Naturalmente, se la lampadina non è richiesta per essere controllata, il perno di controllo della lampadina può direttamente essere collegato all'alimentazione elettrica 3.3V senza per mezzo del circuito.



●lo schermo a colori a 1,8 pollici, schermo a colori di sostegno 65K, visualizza i colori ricchi ·

●128X160 risoluzione, chiara esposizione·

●Facendo uso del bus seriale di SPI, prende soltanto alcun l'IOS per illuminare l'esposizione

●Facile ampliare l'esperimento con la fessura per carta di deviazione standard·

●norme di processo del Militare-grado, lavoro stabile a lungo termine ·

●Fornisca il supporto tecnico stante alla base del driver

Parametri del prodotto

Nome Parametro
SKU JC1216S018N
Colore dell'esposizione Colore di RGB 65K
Modo di tocco Senza tocco
Dimensioni dello schermo 1,8 (pollice)
Tipo TFT
Driver IC ST7735S
Risoluzione 128*160 (pixel)
Interfaccia del modulo 4-wire SPI
Area attiva 35,04 (L) X28.03 (W) MILLIMETRO
Dimensione esterna 58,0 (L) X34.7 (W) X2.30 (H) MILLIMETRO
Temperatura di funzionamento -20℃~60℃
Temperatura di stoccaggio -30℃~70℃
Tensione di funzionamento 3.3V
Angolo visivo in punto di 12:00
Peso del prodotto (contenere del pacchetto) 15 (g)

Definizione di interfaccia



Numero Pin Label Pin Description
1 VCC input di potere 5,0
2 Terra Terra di potere
3 CS Segnale scelto del chip LCD, minimo attivo
4 RESTO Segnale risistemato LCD, risistemazione a basso livello
5 A0 Selezione del registro di controllo
6 SDA Trasmissione dei dati di controllo
7 CLK Segnale di orologio
8 LED Collegato a 3.3V



Schermo di visualizzazione a 1,8 pollici di TFT del modulo del modulo ST7735 1,8 Spi 128x160 Tft dell'affissione a cristalli liquidi di SPI Tft 0Schermo di visualizzazione a 1,8 pollici di TFT del modulo del modulo ST7735 1,8 Spi 128x160 Tft dell'affissione a cristalli liquidi di SPI Tft 1Schermo di visualizzazione a 1,8 pollici di TFT del modulo del modulo ST7735 1,8 Spi 128x160 Tft dell'affissione a cristalli liquidi di SPI Tft 2Schermo di visualizzazione a 1,8 pollici di TFT del modulo del modulo ST7735 1,8 Spi 128x160 Tft dell'affissione a cristalli liquidi di SPI Tft 3Schermo di visualizzazione a 1,8 pollici di TFT del modulo del modulo ST7735 1,8 Spi 128x160 Tft dell'affissione a cristalli liquidi di SPI Tft 4Schermo di visualizzazione a 1,8 pollici di TFT del modulo del modulo ST7735 1,8 Spi 128x160 Tft dell'affissione a cristalli liquidi di SPI Tft 5

Schermo di visualizzazione a 1,8 pollici di TFT del modulo del modulo ST7735 1,8 Spi 128x160 Tft dell'affissione a cristalli liquidi di SPI Tft 6
