| Numero di modello: | JC2424A012N |
| Moq: | 500 |
| prezzo: | ￥15/pcs |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 5000pcs/day |
| Nome | Parametro |
| SKU | JC2424A012N |
| Colore dell'esposizione | Colore di RGB 65K |
| Modo di tocco | Senza tocco |
| Dimensioni dello schermo | 1,28 (pollice) |
| Tipo | TFT |
| Driver IC | GC9A01 |
| Risoluzione | 240*240 (pixel) |
| Interfaccia del modulo | interfaccia parallela di 8 bit |
| Area attiva | 32.32.4 (millimetro) |

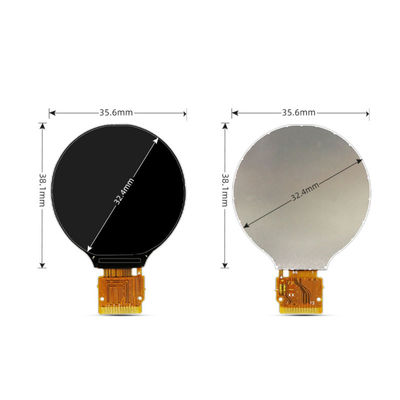

| Dimensione esterna | 35.6*38.1*1.55 (millimetro) |
| Temperatura di funzionamento | -20℃~60℃ |
| Temperatura di stoccaggio | -30℃~70℃ |
| Tensione di funzionamento | 3.3V |
| Angolo visivo | IPS |
| Peso del prodotto (contenere del pacchetto) | 15 (g) |
| Numero | Pin Label | Pin Description |
| 1 | Terra | Terra di potere |
| 2 | LEDK | Catodo del LED |
| 3 | LEDA | Anodo del LED |
| 4 | VDD | Alimentazione elettrica per l'analogo |
| 5 | Terra | Terra di potere |
| 6 | Terra | Terra di potere |
| 7 | D/C | Perno di selezione di dati/comando dell'esposizione |
| 8 | /CS | Perno di selezione del chip |
| 9 | SCL | Segnale di orologio |
| 10 | SDA | Trasmissione dei dati di controllo |
| 11 | RISISTEMAZIONE | Segnale risistemato LCD, risistemazione a basso livello |
| 12 | Terra | Terra di potere |
