| Numero di modello: | JC1732A019N |
| Moq: | 500 |
| prezzo: | ￥18/pcs |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 5000pcs/day |
| Nome | Parametro |

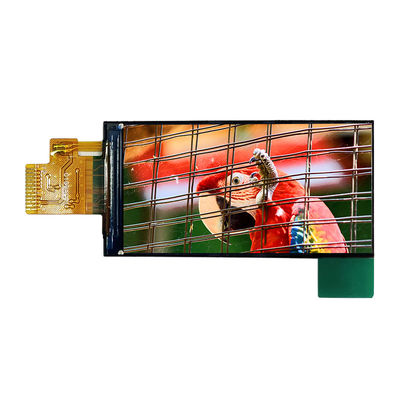

| SKU | JC1732A019N |
| Colore dell'esposizione | Colore di RGB 65K |
| Modo di tocco | Senza tocco |
| Dimensioni dello schermo | 1,9 (pollice) |
| Tipo | TFT |
| Driver IC | ST7789 |
| Risoluzione | 170*320 (pixel) |
| Interfaccia del modulo | 4-wire SPI |
| Area attiva | 42,72 (L) X22.7 (W) MILLIMETRO |
| Dimensione esterna | 49,72 (L) X25.8 (W) X1.47 (H) MILLIMETRO |
| Temperatura di funzionamento | -20℃~60℃ |
| Temperatura di stoccaggio | -30℃~70℃ |
| Tensione di funzionamento | 3.3V |
| Angolo visivo | IPS |
| Peso del prodotto (contenere del pacchetto) | 10 (g) |
| Numero | Pin Label | Pin Description |
| 1 | Terra | Terra di potere |
| 2 | LEDK | Estremo negativo della lampadina LED |
| 3 | LEDA | Estremo positivo della lampadina LED |
| 4 | VCC | input di potere 2.8~3.3V |
| 5 | Terra | Terra di potere |
| 6 | Terra | Terra di potere |
| 7 | D/C | Selezione L di dati di istruzione: Istruzione H: Dati |
| 8 | CS | Segnale scelto del chip LCD, minimo attivo |
| 9 | SCL | Segnale di orologio |
| 10 | SDA | Trasmissione dei dati di controllo |
| 11 | RISISTEMAZIONE | Segnale risistemato LCD, risistemazione a basso livello |
| 12 | Terra | Terra di potere |
